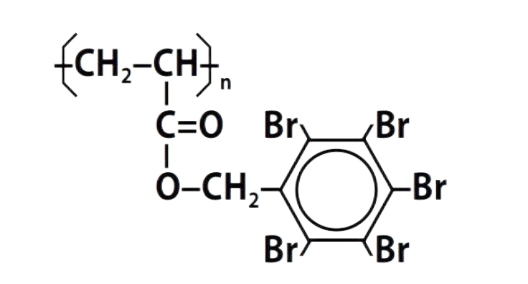

| 化學(xué)式 |
|
中文品名：聚（丙烯酸五溴芐基酯）
英文品名：Poly (pentabromobenzyl acrylate)
CAS號(hào)碼：59447-57-3
其他名稱：PBB-PA,FR-1025
RX-1025聚（丙烯酸五溴芐基酯）是一種高分子聚合物阻燃劑，它特別適用于PET,PBT,尼龍等材料的阻燃，尤其適合于薄壁、結(jié)構(gòu)復(fù)雜、高流動(dòng)性、高韌性、高綜合性能的場(chǎng)合。相比其它用于PBT或尼龍的溴系阻燃劑，RX-1025不僅可以賦予基體樹脂很好的阻燃性，同時(shí)它還會(huì)減少、抑制熔滴的發(fā)生，具有不惡化材料的力學(xué)性能、且耐遷移、不起霜、低毒、熱穩(wěn)定性高，并且具有良好的加工性能和分散性等特點(diǎn)。
項(xiàng)目 | 指標(biāo) |
外觀 | 白色或類白色粉末 |
溴含量 | 70% |
熔點(diǎn) | 190℃-220℃ |
熱失重 5% | 315℃ |
PH | 6-9 |
*所有接觸、使用該材料的人員必須將其作為工業(yè)化學(xué)品處理，佩戴防護(hù)設(shè)備并遵守MSDS中所述的預(yù)防措施。
可依據(jù)客戶要求采用25kg編織袋、25公斤牛皮紙袋或噸袋包裝。儲(chǔ)存在干燥、通風(fēng)良好的區(qū)域。保持容器密封。遠(yuǎn)離熱源、火花和火焰。遠(yuǎn)離不相容物質(zhì)。遵循有關(guān)碼垛、捆扎、收縮包裝和/或堆放的倉(cāng)儲(chǔ)做法。
配方 | |
PBT | 48% |
玻璃纖維 | 30% |
次磷酸鋁 | 7.5% |
RX-1025 | 14.1% |
聚四氟乙烯 | 0.5% |
抗氧劑Irganox1010 | 0.2% |
性能 | |
UL-94等級(jí) | V-0(0.4mm,0.8mm) |
灼熱絲起燃溫度（GWIT） | 900℃ |
伊佐德缺口沖擊強(qiáng)度 | 49（J/m） |
拉伸模量 | 13293MPa |
拉伸強(qiáng)度 | 109MPa |
斷裂伸長(zhǎng)率 | 2% |
熱變形溫度(HDT) | 202℃ |

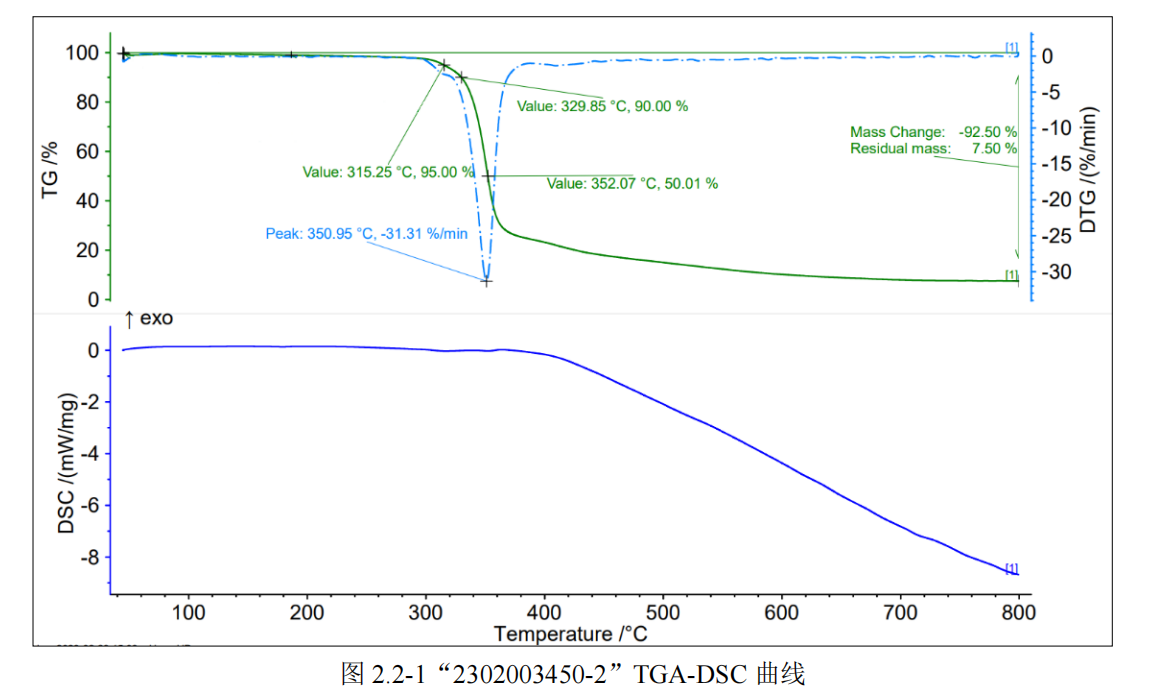

| RX-1025 聚（丙烯酸五溴芐基酯）熱失重圖 |
 |
聚（丙烯酸五溴芐基酯）(CAS 59447-57-3) 在PBT材料中的阻燃應(yīng)用
摘要：本文探討了聚（丙烯酸五溴芐基酯）(PBB-PA) 作為**阻燃劑在聚對(duì)苯二甲酸丁二醇酯 (PBT) 材料中的應(yīng)用。研究表明，通過添加PBB-PA可以顯著提升PBT的阻燃性能，使其適用于阻燃性要求較高的高性能應(yīng)用。結(jié)果顯示，PBB-PA增強(qiáng)了材料的熱穩(wěn)定性和阻燃性，同時(shí)保持了其機(jī)械性能，表明PBB-PA是用于阻燃PBT復(fù)合材料的有前景的添加劑。
引言：聚對(duì)苯二甲酸丁二醇酯 (PBT) 是一種具有優(yōu)異機(jī)械性能、尺寸穩(wěn)定性和電絕緣性的熱塑性工程聚合物。然而，其固有的可燃性限制了其在電氣和電子等需要防火**的領(lǐng)域的應(yīng)用。為了解決這一限制，通常通過加入阻燃劑來提高PBT的阻燃性能。聚（丙烯酸五溴芐基酯）(PBB-PA) 作為一種溴化阻燃劑，因其高溴含量和與各種聚合物基質(zhì)的兼容性而成為一種有效的添加劑。本文研究了PBB-PA在PBT材料中的應(yīng)用，評(píng)估了其對(duì)阻燃性、熱穩(wěn)定性和機(jī)械性能的影響。
材料與方法：
聚對(duì)苯二甲酸丁二醇酯 (PBT)
聚（丙烯酸五溴芐基酯）(PBB-PA, CAS 59447-57-3)
添加劑（例如抗氧化劑、加工穩(wěn)定劑）
阻燃PBT的制備：通過熔融共混法將不同濃度的PBB-PA與PBT混合，采用雙螺桿擠出機(jī)進(jìn)行混合，確保阻燃劑在PBT基質(zhì)中的均勻分散。擠出后，復(fù)合材料冷卻、切粒，并模壓成測(cè)試樣品以供進(jìn)一步分析。
表征：
阻燃性能：通過UL-94垂直燃燒測(cè)試和極限氧指數(shù)（LOI）測(cè)試評(píng)估PBB-PA改性PBT的阻燃性能。這些測(cè)試衡量了材料的點(diǎn)火抵抗能力和持續(xù)燃燒的能力。
熱穩(wěn)定性：通過熱重分析 (TGA) 評(píng)估PBT復(fù)合材料的熱穩(wěn)定性，記錄降解的起始溫度和降解溫度，以評(píng)估PBB-PA對(duì)PBT熱性能的影響。
機(jī)械性能：通過拉伸、彎曲和沖擊測(cè)試，確定PBB-PA對(duì)PBT復(fù)合材料機(jī)械性能的影響。
結(jié)果與討論：
將PBB-PA加入PBT后，顯著增強(qiáng)了其阻燃性能。UL-94測(cè)試表明，阻燃PBT達(dá)到了V-0等級(jí)，意味著其具有快速自熄性能且無滴落燃燒顆粒。LOI值也有所提高，進(jìn)一步證實(shí)了PBB-PA提升的阻燃性能。
熱重分析顯示，添加PBB-PA提高了熱降解的起始溫度，表明熱穩(wěn)定性得到了增強(qiáng)。在燃燒過程中，PBB-PA促進(jìn)了炭層的形成，該炭層充當(dāng)了屏障，減緩了火焰與材料之間的熱量和質(zhì)量傳遞。
機(jī)械測(cè)試顯示，阻燃PBT復(fù)合材料保持了良好的機(jī)械性能，與純PBT相比，拉伸強(qiáng)度和沖擊強(qiáng)度僅有輕微下降。這種對(duì)機(jī)械性能的影響使PBB-PA成為適合阻燃與機(jī)械完整性要求并存應(yīng)用的理想阻燃劑。
結(jié)論：
研究證實(shí)了聚（丙烯酸五溴芐基酯）(PBB-PA) 作為聚對(duì)苯二甲酸丁二醇酯 (PBT) 材料阻燃劑的有效性。添加PBB-PA顯著提高了PBT的阻燃性能和熱穩(wěn)定性，使其適用于如電子和汽車等要求防火**的高性能應(yīng)用。此外，PBT復(fù)合材料的機(jī)械性能僅受到輕微影響，表明PBB-PA是開發(fā)阻燃PBT材料的有前途的添加劑。
